¿Cómo diseñar el sistema de refuerzo para la construcción de estructuras de acero?
Como proveedor líder de estructuras de acero para la construcción, he sido testigo de primera mano del papel fundamental que desempeña un sistema de refuerzo bien diseñado en la integridad y el rendimiento generales de los edificios de acero. En este blog, compartiré algunas ideas clave sobre cómo diseñar un sistema de refuerzo eficaz para la construcción de estructuras de acero.
Comprender el propósito de los sistemas de refuerzo
Los sistemas de arriostramiento en estructuras de acero cumplen múltiples funciones cruciales. En primer lugar, resisten cargas laterales como el viento y las fuerzas sísmicas. Estas fuerzas externas pueden ejercer una presión significativa sobre un edificio y, sin un refuerzo adecuado, la estructura puede experimentar un balanceo excesivo, deformación o incluso colapso. En segundo lugar, el arriostramiento ayuda a mantener la estabilidad de los miembros estructurales individuales. Por ejemplo, las columnas de un edificio de acero pueden pandearse bajo cargas axiales, pero los arriostramientos pueden evitarlo proporcionando soporte lateral.
Tipos de sistemas de refuerzo
Existen varios tipos comunes de sistemas de arriostramiento utilizados en estructuras de acero, cada uno con sus propias ventajas y aplicaciones adecuadas.
Arriostramiento concéntrico
El arriostramiento concéntrico es uno de los tipos más utilizados. Consta de miembros diagonales que conectan las columnas y vigas en sus centros. Hay dos subtipos principales: arriostramiento en X y arriostramiento en V.
El arriostramiento en X es muy eficiente para resistir cargas laterales ya que los miembros diagonales trabajan en tensión y compresión simultáneamente. Este tipo de arriostramiento se utiliza a menudo en edificios de altura baja a media donde las fuerzas laterales son relativamente moderadas. Por ejemplo, en unAlmacén de almacenamiento de estructura de acero, Los refuerzos en X pueden proporcionar la estabilidad necesaria contra cargas de viento.
El arriostramiento en V, por otro lado, es adecuado para situaciones en las que el diseño del edificio requiere una disposición de arriostramiento más flexible. Los miembros diagonales tienen forma de V y transfieren las cargas laterales a las columnas. El arriostramiento en V se usa comúnmente en edificios con plantas irregulares.
Refuerzo excéntrico
El refuerzo excéntrico está diseñado para proporcionar resistencia y ductilidad. En este sistema, los miembros diagonales están conectados a las vigas en un punto alejado de la unión columna-viga. Esto crea un vínculo elástico que puede absorber energía durante un terremoto u otros eventos de carga lateral. El arriostramiento excéntrico se utiliza a menudo en áreas propensas a terremotos paraEdificios de almacén con estructura de aceroy edificios de gran altura.
Momento - Marcos resistentes

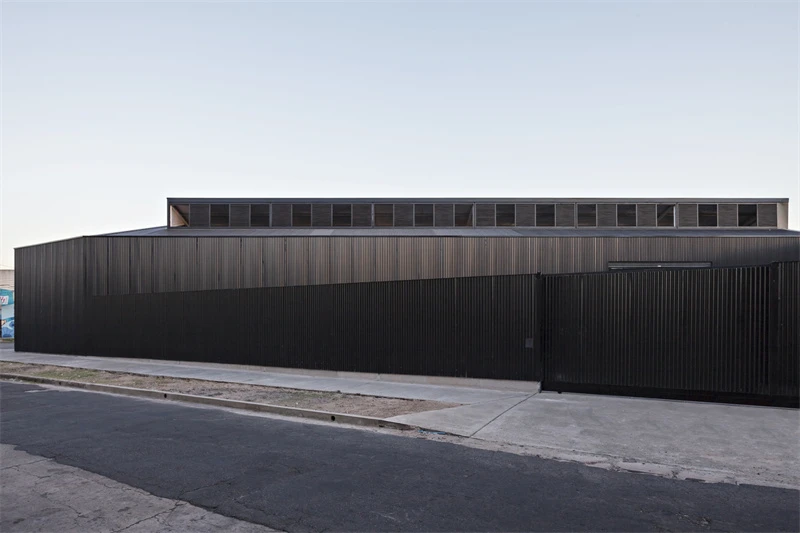

Los marcos resistentes a momentos dependen de la capacidad de las uniones viga-columna para resistir momentos de flexión. Estas juntas están diseñadas para ser rígidas, lo que permite que el marco transfiera cargas laterales mediante la flexión de las vigas y columnas. Los marcos resistentes a momentos son adecuados para edificios donde las consideraciones arquitectónicas limitan el uso de arriostramientos diagonales. Se utilizan comúnmente en edificios comerciales yEdificios de fábrica de estructura de acerodonde se requieren planos de planta abiertos.
Consideraciones de diseño
Al diseñar un sistema de arriostramiento para una estructura de acero, es necesario tener en cuenta varios factores.
Análisis de carga
El primer paso es determinar con precisión las cargas laterales que actúan sobre el edificio. Esto incluye cargas de viento, cargas sísmicas y cualquier otra carga dinámica. Las cargas de viento dependen de la ubicación del edificio, su altura y el terreno circundante. Las cargas sísmicas se determinan en función de la zona sísmica del área y los requisitos del código de diseño. Un análisis de carga detallado es esencial para garantizar que el sistema de arriostramiento esté diseñado para soportar las cargas esperadas.
Geometría estructural
La geometría del edificio, incluyendo su altura, longitud, ancho y planta, tiene un impacto significativo en el diseño del sistema de arriostramiento. Por ejemplo, en un edificio alto y esbelto, el sistema de refuerzo debe ser más robusto para resistir el aumento de las fuerzas sísmicas y del viento. Los edificios con formas irregulares pueden requerir una disposición de arriostramiento más compleja para garantizar la estabilidad.
Selección de materiales
La elección de los materiales para los elementos de arriostramiento es crucial. A menudo se utiliza acero de alta resistencia como refuerzo para proporcionar la resistencia y rigidez necesarias. Las propiedades del material, como el límite elástico, la resistencia máxima y la ductilidad, deben considerarse cuidadosamente para garantizar que el sistema de arriostramiento pueda funcionar según lo diseñado.
Diseño de conexión
Las conexiones entre los miembros de arriostramiento y los miembros estructurales principales son puntos críticos en el sistema de arriostramiento. Estas conexiones deben diseñarse para transferir las cargas de manera efectiva y mantener la integridad de la estructura. Las conexiones soldadas se utilizan comúnmente por su alta resistencia y rigidez, pero también se pueden usar conexiones atornilladas para facilitar la construcción y el mantenimiento.
Proceso de diseño
El diseño de un sistema de refuerzo suele seguir un proceso sistemático.
Diseño Conceptual
En la fase de diseño conceptual, la disposición general y el tipo de sistema de refuerzo se determinan en función de la función, la ubicación y los requisitos arquitectónicos del edificio. Esto implica considerar los diferentes tipos de sistemas de arriostramiento y su idoneidad para el proyecto.
Diseño preliminar
Una vez finalizado el diseño conceptual, se realiza un diseño preliminar. Esto incluye calcular las cargas sobre el sistema de arriostramiento, seleccionar los tamaños de sección transversal apropiados para los miembros de arriostramiento y diseñar las conexiones. En esta etapa, se utilizan cálculos aproximados para garantizar que el sistema de arriostramiento sea factible.
Diseño detallado
La fase de diseño detallado implica refinar el diseño preliminar. Esto incluye realizar análisis estructurales más precisos utilizando herramientas de software, comparar el diseño con los códigos y estándares de diseño relevantes y finalizar las dimensiones y detalles de los miembros de refuerzo y las conexiones.
Control de Calidad y Construcción
Durante la fase de construcción, el control de calidad es fundamental para garantizar que el sistema de arriostramiento se instale correctamente. Esto incluye inspeccionar los materiales, verificar las dimensiones de los miembros de refuerzo y garantizar que las conexiones se realicen de acuerdo con las especificaciones de diseño. Cualquier desviación del diseño debe abordarse de inmediato para evitar posibles problemas estructurales.
Conclusión
Diseñar un sistema de arriostramiento eficaz para la estructura de acero de un edificio es una tarea compleja pero esencial. Al comprender el propósito de los sistemas de arriostramiento, elegir el tipo apropiado de arriostramiento, considerar los factores de diseño y seguir un proceso de diseño sistemático, podemos garantizar que la estructura de acero sea segura, estable y capaz de soportar las cargas esperadas.
Si está en el proceso de planificar un proyecto de estructura de acero, ya sea unaAlmacén de almacenamiento de estructura de acero,Edificio de almacén con estructura de acero, oEdificio de fábrica de estructura de acero, nuestro equipo de expertos está aquí para ayudarle. Tenemos la experiencia y los conocimientos para diseñar y suministrar sistemas de refuerzo de alta calidad que cumplan con sus requisitos específicos. Contáctenos hoy para iniciar el proceso de adquisición y negociación para su próximo proyecto.
Referencias
- Allen, ER e Iano, J. (2017). The Architect's Studio Companion: Directrices técnicas para el diseño preliminar. John Wiley e hijos.
- Budynas, RG y Nisbett, JK (2011). Diseño de ingeniería mecánica de Shigley. McGraw - Educación de Hill.
- Código Internacional de Construcción (IBC). (Última edición). Consejo de Código Internacional.
